RGB 3 kanaals versterker High End
RGB 3 kanaals versterker 12 en 24V High End
Wanneer een 12 volt LED Strip langer dan 6-7 meter aan één stuk in serie brandt, is het noodzakelijk om de strip na deze lengte van een nieuw vermogen te voorzien om de leds niet zwakker te laten branden in het vervolg van de strip. Dit houdt in dat wanneer u bijvoorbeeld 12 of 15 meter RGB LED Strip aan stuk wilt hebben, dit niet zonder versterker kan. U dient dan halverwege de strip een versterker te plaatsen welk het RGB signaal opnieuw van stroom voorziet.

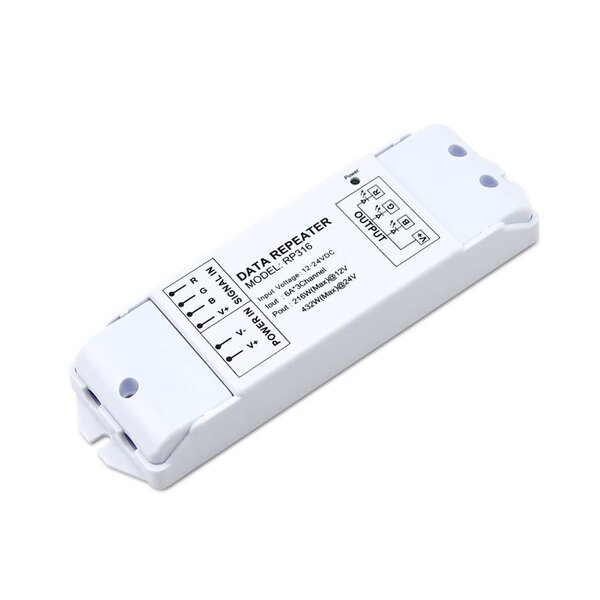

Deze RGB RP316 versterker is van hoogwaardige kwaliteit en kan maximaal 6 ampère per kanaal versterken.
Deze RGB Versterker geeft maximaal het volgende vermogen:
Oftewel, sluit de eerste RGB led strip aan op de Signal In zijde en de nieuwe stroom toevoer (bijvoorbeeld een nieuwe transformator) op de Power In zijde.
Aan de rechterkant van de versterker ziet u de Output staan. Hier sluit u de nieuwe RGB ledstrip op aan.
In het onderstaande schema kan u zien hoe het gedaan is met in dit voorbeeld RGB LED Modules. De manier van aansluiten is gelijk aan het gebruik van RGB led strips.
Schematische tekening van het aansluiten
Deze RGB RP316 versterker is van hoogwaardige kwaliteit en kan maximaal 6 ampère per kanaal versterken.
Deze RGB Versterker geeft maximaal het volgende vermogen:
- 216 Watt op DC12 Volt
- 432 Watt op DC24 Volt
RGB Versterker aansluiten

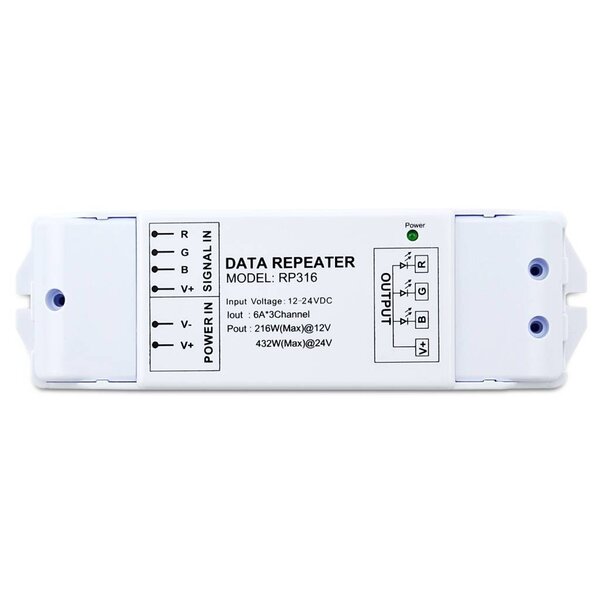

Deze RGB versterker (ook wel data repeater genoemd) heet aan de linker zijde de Signal In en de Power In. Dit staat voor de input zijde van het RGB signaal en de input zijde van het stroom signaal.Oftewel, sluit de eerste RGB led strip aan op de Signal In zijde en de nieuwe stroom toevoer (bijvoorbeeld een nieuwe transformator) op de Power In zijde.
Aan de rechterkant van de versterker ziet u de Output staan. Hier sluit u de nieuwe RGB ledstrip op aan.
In het onderstaande schema kan u zien hoe het gedaan is met in dit voorbeeld RGB LED Modules. De manier van aansluiten is gelijk aan het gebruik van RGB led strips.
Schematische tekening van het aansluiten
Heb ik een RGB versterker nodig?
Wanneer u niet zeker weet of u een RGB versterker nodig heeft kan u de volgende vraag stellen:
Is mijn ledstrip 12 volt en wil ik deze langer dan 7-8 meter aan één stuk hebben? Dan heeft u na deze 7-8 meter een versterker nodig anders zal de led strip zwakker branden aan het einde van de strip.
Is mijn ledstrip 24 volt en wil ik deze langer dan 10 meter aan één stuk hebben ? Dan heeft u na deze 10 meter een versterker nodig anders zal de led strip zwakker branden aan het einde van de strip.
Als u een led strip heeft die korter is dan bovenstaande lengtes dan heeft u geen RGB versterker nodig.
Is mijn ledstrip 12 volt en wil ik deze langer dan 7-8 meter aan één stuk hebben? Dan heeft u na deze 7-8 meter een versterker nodig anders zal de led strip zwakker branden aan het einde van de strip.
Is mijn ledstrip 24 volt en wil ik deze langer dan 10 meter aan één stuk hebben ? Dan heeft u na deze 10 meter een versterker nodig anders zal de led strip zwakker branden aan het einde van de strip.
Als u een led strip heeft die korter is dan bovenstaande lengtes dan heeft u geen RGB versterker nodig.
